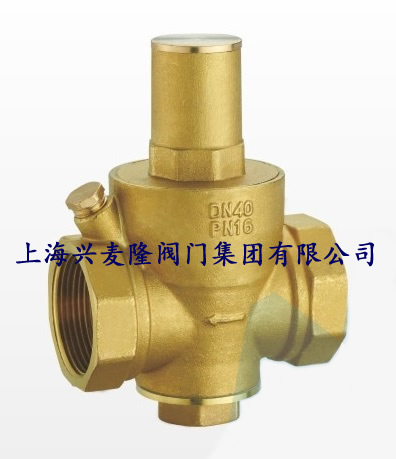

点击图片查看原图
件 库存350件
技术规范
公称压力：PN1.6MPa
工作介质：水
工作温度：0℃≤t≤80℃
出口压力：0.1-0.55MPa
管螺纹标准：符合ISO228标准
主要外形尺寸
|
DN（mm） |
NPS(in) |
A |
B |
H1 |
H2 |
G |
|
15 |
1/2 |
78 |
11 |
29.5 |
64 |
1/2 |
|
20 |
3/4 |
78.5 |
11 |
30 |
63.5 |
3/4 |
|
25 |
1 |
85 |
15 |
35.5 |
77 |
1 |
|
32 |
1¼ |
85 |
18 |
37 |
79 |
1¼ |
|
40 |
1½ |
103 |
22.5 |
47.5 |
105 |
1½ |
|
50 |
2 |
120 |
28.5 |
54.5 |
126.5 |
2 |
