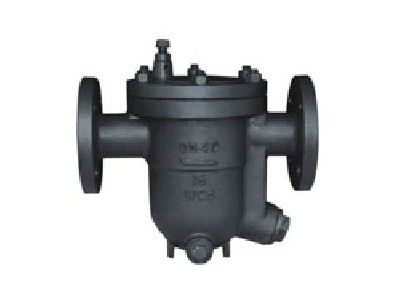

一、CS41H自由浮球式蒸汽疏水阀用途
CS11H/CS41H自由浮球式蒸汽疏水阀用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。
上海意威阀门专业生产自由浮球式蒸汽疏水阀，自由半浮球式蒸汽疏水阀，浮球式蒸汽疏水阀，杠杆浮球式蒸汽疏水阀，铸钢浮球式蒸汽疏水阀，法兰浮球式蒸汽疏水阀，丝扣浮球式蒸汽疏水阀
二、自由浮球式蒸汽疏水阀工作原理
CS41H自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏
三、CS41H自由浮球式蒸汽疏水阀特点
1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得最高的加热效率
2、蒸汽压力变化时，不受影响，能连续工作性能稳定
3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好
4、自动排空气性能好
5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
四、CS41H自由浮球式蒸汽疏水阀主要性能参数
| 型号 | 工作压力/MPa | 适用温度/℃ | 适用介质 | 阀体材料 |
| CS41H-16 | 1.6 | ≤200 | 水、蒸汽 | 铸铁 |
| CS41H-16C | 1.6 | ≤200 | 水、蒸汽 | 碳钢 |
| CS41H-40 | 4 | ≤200 | 水、蒸汽 | 碳钢 |
五、CS41H自由浮球式蒸汽疏水阀外形连接尺寸
| 产品型号 | 口径 | 尺寸 | |||||||
| DN | L | H | D | D1 | D2 | b | f | Z-фd | |
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-ф14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-ф14 | |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-ф14 | |
| CS41H-16/25/40C-D | 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-ф18 |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-ф18 | |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-ф18 | |
| CS41H-16/25/C-F | 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-ф18 |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-ф18 | |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-ф18 | |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-ф18 | |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-ф23 | |
