产品概述

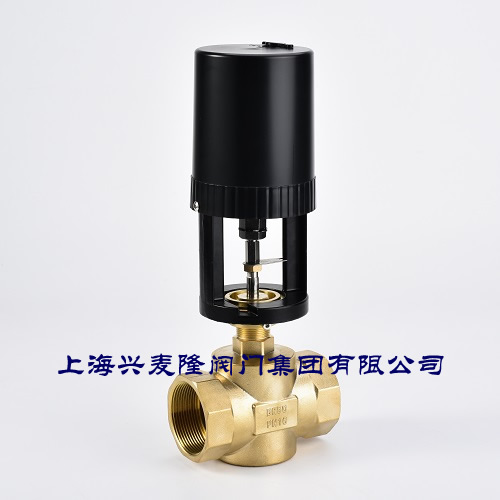

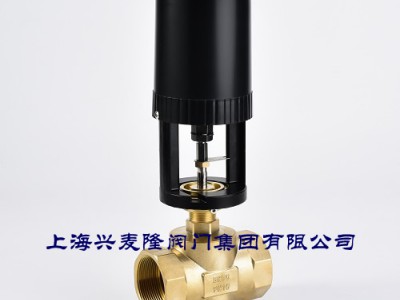

ET7200系列电动调节阀是由作用力1000N电动执行器与口径DN20-DN65调节阀体组合而成的电动调节阀系列，其广泛应用于空调制冷，采暖以及楼宇自动控制系统中，可精确调节系统中的介质流量，从而达到控制温度，湿度，压力和节能的目的。
产品特点：
1.执行器之家采用铝压铸成型（表面经喷砂烤漆处理）外壳用ABS工程塑料，体积小，重量轻。
2.执行器选用可逆同步电机，具有过载限位开关保护功能，带限位开关，执行器电机自行停止。
3.工作电压：AC24V±10% 50/60Hz(也可以订制选用AC220V）
4. 控制信号：开关/浮点信号/开关带无源信号反馈
模拟：0-10V/4-20mA反馈输出可选电压0-10V、或电流信号4-20mA DC。
阀体技术参数
|
阀体型号 |
DN20 |
DN25 |
DN32 |
DN40 |
DN50 |
DN65 |
|
|
阀杆行程 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
压差（mpa） |
0.3 |
20 |
0.3 |
0.3 |
0.3 |
0.3 |
|
|
流量系数KV值 |
10 |
10 |
16 |
25 |
40 |
63 |
|
|
公称压力 |
1.6mpa |
||||||
|
液体温度 |
水-10℃-95℃ 蒸汽-10℃-180℃ |
||||||
|
介质 |
冷/热水，蒸汽等 |
||||||
|
材质 |
阀体 |
黄铜、不锈钢、铸钢（蒸汽须选择法兰铸钢、不锈钢阀体 |
|||||
|
阀芯 |
黄铜，不锈钢 |
||||||
|
阀杆 |
不锈钢 |
||||||
|
密封 |
四氟填充，V型密封，弹簧自补偿、WCB、304 |
||||||
|
泄漏量 |
单座阀小于KV值得0.04% |
||||||
执行器技术参数
|
执行器型号 |
ET7200-1003 |
ET7200-1002 |
ET7200-1001 |
|
动作/控制 |
可逆的，递增控制 |
可逆的，递增控制 |
比例式制型正转或反转 |
|
电源电压 |
AC220V 50/60HZ±10% |
AC24V 50/60HZ±10% |
AC24V 50/60HZ±10% |
|
电机型式 |
交流永磁同步可逆机电 |
||
|
作用力 |
1000N |
1000N |
1000N |
|
控制信号 |
增量/开关信号 |
开关/增量/浮点信号 |
0（2）~10VDC或0（4）~20mADC |
|
反馈信号 |
/ |
无源信号（可选有源） |
0（2）~10VDC或0（4）~20mADC |
|
功率消耗 |
7.5VA |
7.5VA |
7.5VA |
|
行程 |
25mm |
25mm |
25mm |
|
工作温度 |
-10~-90 |
-10~-90℃ |
-10~-9℃ |
|
工作湿度 |
10%90%RH无结露 |
||
