产品概述

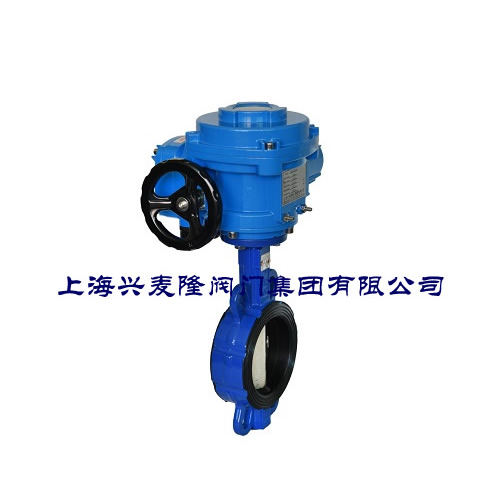

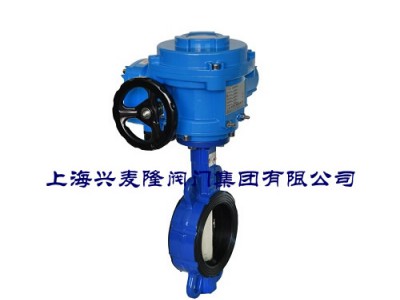

EB3026对夹式电动蝶阀已在暖通、石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶，聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。
产品特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。
2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。
3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。
4、蝶板采用框架结构，强度高，过流面积大，流阻小。
5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。
6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。
7、本阀结构独特，操作灵活、省力、方便。
技术参数
|
公称通径 |
DN(mm) |
50-1600 |
|
|
公称压力 |
PN(MPa) |
0.6 |
1.0 |
|
试验压力 |
强度试验 |
0.9 |
1.5 |
|
密封试验 |
0.6 |
1.1 |
|
|
气密封试验 |
0.6 |
0.6 |
|
|
连接方式 |
对夹式 |
DN |
32-800 |
|
法兰式 |
DN |
50-1600 |
|
|
焊接式 |
DN |
32-600 |
|
|
适用介质 |
空气、水、污水、蒸汽、煤气、油品等 |
||
|
驱动形式 |
手动、蜗杆蜗轮传动、气传动、电传动 |
||
主要零件材料
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450、304、316 |
|
蝶板 |
WCB、QT450、HT200、HT250、304、316 |
|
阀轴 |
2Cr13、304、316 |
|
密封圈 |
丁腈耐油橡胶、EPFM |
|
填料 |
柔性石墨、O型圈 |
主要外形连接尺寸
|
公称通径DN |
L |
0.6MPa |
1.0MPa |
1.6MPa |
H |
H1 |
|||
|
D1 |
Z-d |
D1 |
Z-d |
D1 |
Z-d |
||||
|
50 |
43 |
110 |
4-14 |
120 |
4-23 |
120 |
4-23 |
160 |
80 |
|
65 |
46 |
130 |
4-14 |
136 |
4-26.5 |
136 |
4-26.5 |
175 |
88 |
|
80 |
46 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
180 |
96 |
|
100 |
52 |
170 |
4-18 |
185 |
4-24.5 |
185 |
4-24.5 |
200 |
115 |
|
125 |
56 |
200 |
4-18 |
215 |
4-23 |
210 |
4-23 |
213 |
128 |
|
150 |
56 |
225 |
4-18 |
238 |
4-25 |
238 |
4-25 |
225 |
140 |
|
200 |
60 |
280 |
4-18 |
295 |
4-25 |
295 |
4-25 |
260 |
175 |
|
250 |
68 |
335 |
4-18 |
357 |
4-29 |
357 |
4-29 |
290 |
202 |
|
300 |
78 |
395 |
4-23 |
407 |
4-29 |
407 |
4-29 |
330 |
242 |
|
350 |
78 |
445 |
4-23 |
467 |
4-30 |
467 |
4-30 |
360 |
266 |
|
400 |
102 |
495 |
4-23 |
515 |
4-26 |
525 |
4-26 |
390 |
298 |
|
450 |
114 |
550 |
4-23 |
565 |
4-26 |
585 |
4-26 |
410 |
315 |
|
500 |
127 |
600 |
4-23 |
620 |
4-26 |
650 |
4-26 |
430 |
348 |
|
600 |
154 |
705 |
4-25 |
725 |
4-30 |
770 |
4-30 |
490 |
400 |
|
700 |
165 |
810 |
4-25 |
840 |
4-30 |
840 |
4-30 |
550 |
520 |
|
800 |
190 |
920 |
4-30 |
950 |
4-34 |
950 |
4-34 |
610 |
591 |
|
900 |
203 |
1020 |
4-27 |
1050 |
4-30 |
1050 |
4-30 |
680 |
660 |
|
1000 |
216 |
1120 |
4-30 |
1160 |
4-30 |
1170 |
4-30 |
730 |
670 |
|
1200 |
254 |
1340 |
4-45 |
1380 |
4-45 |
1390 |
4-45 |
835 |
780 |
|
1400 |
270 |
1560 |
4-45 |
1590 |
4-45 |
1590 |
4-45 |
960 |
895 |
|
1600 |
318 |
1760 |
4-52 |
1820 |
4-52 |
1820 |
4-52 |
1200 |
1020 |
