产品概述

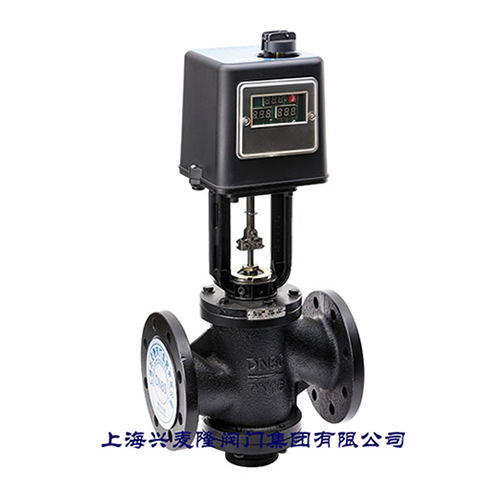

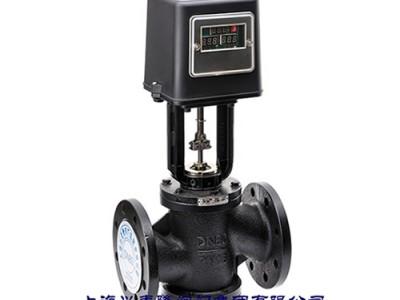

兴麦隆阀门集团生产的动态平衡电动调节阀是动态平衡与电动调节一体化的产品。进行全面平衡水力系统，通过动态平衡电动调节阀调节末端设备（如空调箱）对的流量来调控目标区域的温度，它使动态平衡系统压力变化，使二台或多台末端设备间的流量调节不互相干扰，因此这种系统具有高效节能性，主要适用于暖通空调系统末端空调设备（如空调箱、新风机组、空气处理机）的温度控制，通过配置智能模块控制装置，可方便对各环路的流量、温度进行自动控制，实现合理利用能量，节能降耗，智能化管理。应用此阀使末端设备只受标准控制信号的影响，而不受系统压力波动的影响，使系统调节更稳定、更节能，特别适用于系统负荷变化较大的变流量系统中。
产品优点
稳定：末端设备的流量变化不受系统压力波动的影响，流量变化不相互干扰。
节能：较传统的系统节能30-40％。
高效：大大地缩短了调试时间，系统运行具有高效率。
舒适：调控温度精度更高，流量误差少，比传统变流量系统更舒适。
主要技术参数
|
控制类型 |
可逆的，递增控制 |
比例式型正转或反转 |
|
电源电压 |
AC24V±10﹪50/60hz，也可制采用AC220V±10﹪50/60HZ |
|
|
电机形式 |
交流永磁同步可逆电机 |
|
|
作用力 |
4000N、1400N、1000N |
|
|
控制信号 |
增量/浮点信号或0-10V或4-20mA |
|
|
反馈信号 |
增量/浮点信号或0-10V或4-20mA |
|
|
功率消耗 |
16VA |
|
|
运行速度 |
4.2/mm |
|
|
控制板 |
4000N可数显输入输出以及反馈数值情况，（千分比）(1000-1400N无数显) |
|
|
最大行程 |
45mm |
|
|
净重 |
4000N 4kg、1400N 1.5kg、1000N 1kg |
|
|
防护等级 |
IP54 |
|
|
储存温度 |
-20℃～60℃ |
|
主要外形连接尺寸
|
规格 |
外形及安装尺寸 |
||||
|
L |
H1 |
H2 |
D（法兰） |
G螺纹 |
|
|
DN25 |
160 |
265 |
70 |
/ |
G1 |
|
DN32 |
180 |
275 |
70 |
/ |
G1-1/4 |
|
DN40 |
300 |
290 |
90 |
|
G1-1/2 |
|
DN50 |
300 |
290 |
90 |
/ |
G2 |
|
DN32 |
160 |
220 |
70 |
100 |
/ |
|
DN40 |
200 |
235 |
110 |
110 |
/ |
|
DN50 |
215 |
230 |
115 |
125 |
/ |
|
DN65 |
230 |
238 |
120 |
145 |
/ |
|
DN80 |
275 |
275 |
146 |
160 |
/ |
|
DN100 |
290 |
295 |
165 |
180 |
/ |
|
DN125 |
315 |
307 |
208 |
210 |
/ |
|
DN150 |
350 |
326 |
205 |
240 |
/ |
|
DN200 |
430 |
715 |
295 |
295 |
/ |
|
DN250 |
520 |
740 |
345 |
355 |
/ |
|
DN300 |
580 |
790 |
390 |
380 |
/ |
