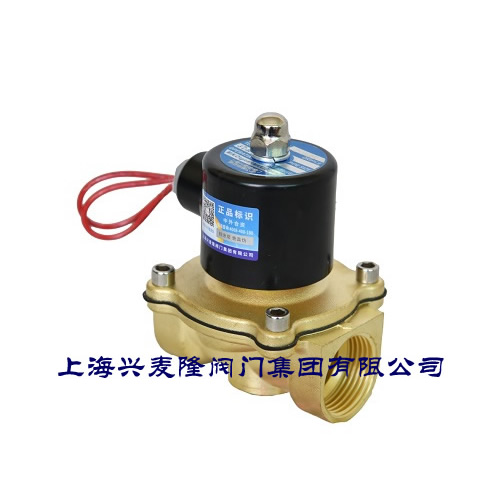

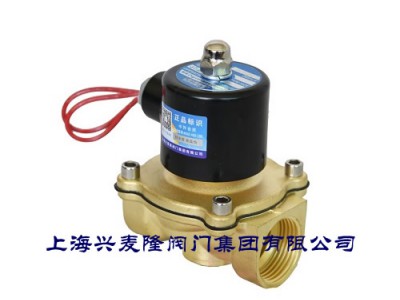

ZQDF黄铜电磁阀
产品简介
ZQDF黄铜电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通判或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF黄铜电磁阀产品可广泛用于纺织、印刷、化工、塑料、制药、食品、建材、机械、电器表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZQDF主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF电磁阀主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
黄铜电磁阀工作原理
黄铜电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置动。这样通过控制电磁铁的电流通断就控制了机械运动。
结构规格参数
|
型号 |
ZQDF |
|
使用液体 |
空气、油、油瓦斯 |
|
动作方式 |
直动式 |
|
形式 |
常闭式、常开式 |
|
工作温度 |
-5-80℃ |
|
本体材质 |
黄铜 |
主要性能参数
|
型号 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公称压力（MPa） |
1.60 |
|||||
|
工作压差（MPa） |
DN15-50 |
0-1.6 |
||||
|
DN65-100 |
0.05-1.6 |
|||||
|
介质种类 |
煤气、空气等 |
饱和蒸汽 |
过热蒸汽或高温气体 |
水油液体 |
热水 |
高温水、油 |
|
介质温度（℃） |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
电源电压 |
AC220V，其余规格可作特殊订货（36V/380V/12V/24V） |
|||||
|
使用寿命/额定流量系数（KV） |
按JB/T352-94规定 |
|||||
|
泄漏量（mL/min） |
按JB/T352-94.F规定 |
|||||
|
功耗（AV） |
50 |
|||||
主要外形连接尺寸
|
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
|
DN |
外形尺寸 |
内螺纹 |
|
|
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
176 |
120 |
1-1/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
176 |
140 |
1-1/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
- |
- |
- |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
- |
- |
- |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
4-φ18 |
|
100 |
- |
- |
- |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
4-φ18 |
