产品概述：

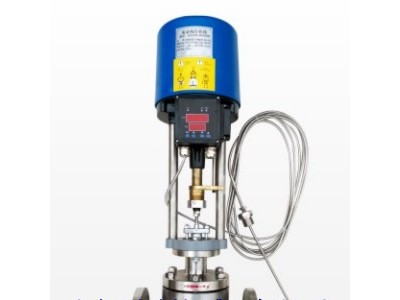

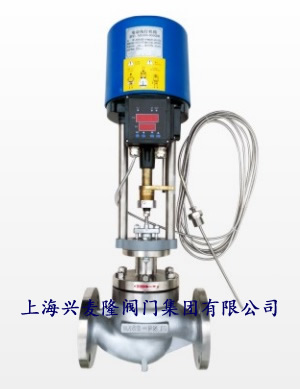

ZZYPE电动自力式温度调节阀，是由阀门、执行器、传感器和毛细管等部件组成的一体阀，直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制，亦可使用在防止对过热或热交换场合，电动温度控制阀结构简单，操作方便，选用调温范围广、响应时间快、密封性能可靠，并可在运行中随意进行调节，因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。主要适用于液体、气体和蒸汽，在各种冷却系统中的温度控制。
产品特点
1. 控制温度的设定在执行器外部，设定温度方便。
2. 温度调节阀数字显示实测温度、简介直观明了。
3. 调节型执行器的关键部件—控制器，采用混合集成电路，经过老化处理，用 树脂密封浇铸，呈匣子状，防潮，防震，体积小，可靠性高。
4. 电动温度调节阀合理设计上下电气限位功能、弱电控制、可靠耐用。
5. 机械结构坚固紧凑，联线、安装 、调整维护十分简便。
6. 用电位器调整工作零点（开始）和行程满位（终点）灵敏度等简单易行。
7. 温控阀执行器具有过载保护、温度保护及压缩弹簧保证阀门的严密关闭的三种保护功能。
技术参数
|
控制类型 |
比例式制型正转或反转 |
|
执行器型号 |
ZZYPE |
|
电源电压 |
AC220V、也可定制采用AC24V50/60Hz AC220V,AC24V 50/60Hz |
|
作用力 |
4000n、8000、15000、20000、 |
|
控制信号 |
增量/浮点信号或0-10或4-20mA |
|
反馈信号 |
增量/浮点信号或0-10或4-20mA |
|
毛细管长度 |
3、5、10 |
|
运行速度 |
4.5/mm（可根据用户要求调节）4.5/mm |
|
驱动器外壳 |
WCB、QT450 |
|
净重 |
20Kg |
|
防护等级 |
IP55、IP65 |
|
工作温度 |
-30℃-180℃（低温时介质须不结冰凝固） |
|
储存温度 |
-20℃-60℃ |
技术参数
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
公称压力 |
1.6、4.0 |
|||||||||||||||
|
额定流量系数KV |
单座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1300 |
|
|
双座 |
|
|
12 |
22 |
33 |
53 |
83 |
132 |
209 |
330 |
528 |
836 |
1210 |
1430 |
||
|
套筒 |
|
|
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1300 |
||
|
额定行程 |
10 |
16 |
16 |
25 |
25 |
40 |
|
|
|
|||||||
|
允许最大压差 |
0.6 |
|||||||||||||||
|
温度调节范围（℃） |
0～70、50～120、100～170、150～220、200～270 |
|||||||||||||||
|
调节精度（％） |
±3 |
|||||||||||||||
|
允许超载值（℃） |
分别为上述温度调节范围上限加50 |
|||||||||||||||
|
法兰标准 |
GB/T9113、JB/T79 |
|||||||||||||||
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料\石墨填料 |
|||||||||||||||
|
连接形式 |
法兰（FF/RF、RTJ）、焊接（SW/BW）、螺纹（适用于1”以内） |
|||||||||||||||
|
使用环境温度（℃） |
-40～+60 |
|||||||||||||||
|
安装接头 |
G1” |
|||||||||||||||
|
压盖型式 |
螺栓压紧式 |
|||||||||||||||
|
允许泄漏量 |
硬密封 |
双座、套筒 |
||||||||||||||
|
软密封 |
0.15 |
0.15 |
0.15 |
0.30 |
0.30 |
0.45 |
0.60 |
0.90 |
1.70 |
4.0 |
4.0 |
6.75 |
11.10 |
|||
主要连接尺寸
|
公称通径 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
|
L |
PN16/25 |
181 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
600 |
|
PN40 |
194 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
610 |
|
|
PN65 |
206 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
650 |
|
|
H |
PN16/25 |
52.5 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
|
PN40 |
52.5 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
|
|
PN64 |
65 |
40 |
35 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
|
|
H1 |
132 |
132 |
158 |
170 |
179 |
214 |
221 |
234 |
270 |
294 |
331 |
|
|
|
CHL |
465 |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
|
|
3810 |
373 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
|
D |
177 |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
|
|
R |
225 |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
|
